Ini Cara Pasang Kamera Mundur Mobil Agar Gambar Akurat

Table of Contents

Bayangkan kamu sedang bermanuver di area parkir sempit pusat perbelanjaan yang padat, lalu tiba-tiba terdengar suara benturan keras karena ada objek rendah yang luput dari pantulan spion. Pengalaman traumatis ini sebenarnya bisa dihindari jika kamu memasang kamera mundur pada mobil.

Bukan hanya sekadar tren otomotif, fitur ini adalah mata ketiga yang krusial bagi keselamatan berkendara di era modern. Mari kita kupas tuntas teknik instalasi yang presisi agar visibilitas belakang kendaraan kamu menjadi tanpa celah dan sangat aman bagi semua orang.

Jenis Kamera Mundur Mobil yang Sering Digunakan

Sebelum melakukan instalasi, kamu harus memahami bahwa tidak semua kamera diciptakan sama untuk setiap jenis kendaraan. Dengan mengenal karakteristik setiap jenis, kamu bisa menyesuaikan cara pasang kamera mundur mobil agar sinkron dengan kebutuhan visibilitas serta estetika eksterior mobil kesayangan kamu tanpa merusak tampilan orisinalnya.

Kamera OEM (Original Equipment Manufacturer): Dirancang khusus untuk merek mobil tertentu, biasanya terpasang rapi pada lampu plat nomor atau logo mobil.
Kamera Universal (Butterfly Mount): Memiliki braket kecil berbentuk sayap, sangat fleksibel untuk semua jenis mobil dan mudah diatur posisinya.
Kamera Tanam (Flush Mount): Memerlukan pengeboran pada bumper sehingga lensa kamera terlihat menyatu dan sangat minimalis.
Kamera Spion (Mirror Monitor): Menggunakan spion tengah sebagai layar monitor, solusi praktis bagi mobil yang belum memiliki layar Head Unit.
Kamera 360 Derajat: Menggunakan empat kamera di sekeliling mobil untuk simulasi pkamungan mata burung (bird’s eye view).
Kamera Night Vision: Dilengkapi sensor inframerah untuk membantu penglihatan di area parkir yang gelap atau minim cahaya.

Alat yang Harus Disiapkan untuk Pasang Kamera Mundur

Persiapan alat yang matang adalah separuh dari keberhasilan proyek DIY pada pemasangan kamera mundur. Seringkali kegagalan terjadi bukan karena kurangnya keahlian, melainkan karena keterbatasan peralatan yang mengakibatkan instalasi kabel menjadi berantakan atau bahkan korsleting.

Oleh karena itu, pastikan semua instrumen di bawah ini sudah tersedia untuk menjamin cara pasang kamera mundur mobil berjalan mulus tanpa hambatan teknis yang berarti saat proses pembongkaran panel interior dilakukan nantinya.

Set Obeng dan Kunci Pas: Untuk membuka panel pintu bagasi dan mencopot Head Unit dari dasbor.
Isolasi Listrik dan Heat Shrink: Melindungi sambungan kabel agar tidak terjadi hubungan arus pendek akibat getaran atau kelembapan.
Prying Tools: Alat cungkil plastik khusus untuk membuka klip panel interior tanpa meninggalkan bekas goresan.
Tespen DC: Instrumen wajib untuk mencari arus listrik dari lampu mundur sebagai pemicu otomatis.
Bor Listrik: Diperlukan jika kamu memilih jenis kamera tanam yang mengharuskan pelubangan pada bumper.
Kabel Ties: Digunakan untuk merapikan jalur kabel di sepanjang kabin agar tidak terjepit atau bergeser.
Double Tape Foam: Membantu memposisikan kamera secara sementara sebelum disekrup secara permanen.

Cara Pasang Kamera Mundur

Memasuki tahap inti yaitu pemasangan kamera mundur, kamu memerlukan ketelitian tinggi terutama saat berurusan dengan sistem kelistrikan kendaraan yang sensitif pada mobil keluaran terbaru.

Berikut adalah panduan teknis mendalam mengenai cara pasang kamera mundur mobil dengan mudah bagi pemula maupun penghobi modifikasi otomotif yang ingin mencoba melakukannya sendiri.

1. Memposisikan Kamera pada Lokasi Strategis

Langkah awal yang krusial adalah memahami cara memposisikan kamera mundur agar mendapatkan sudut yang luas. Biasanya, area di atas plat nomor adalah titik terbaik untuk meminimalisir blind spot. Pastikan lensa menghadap sedikit ke bawah agar garis panduan pada layar mencakup area aspal dan objek di belakang mobil secara proporsional.

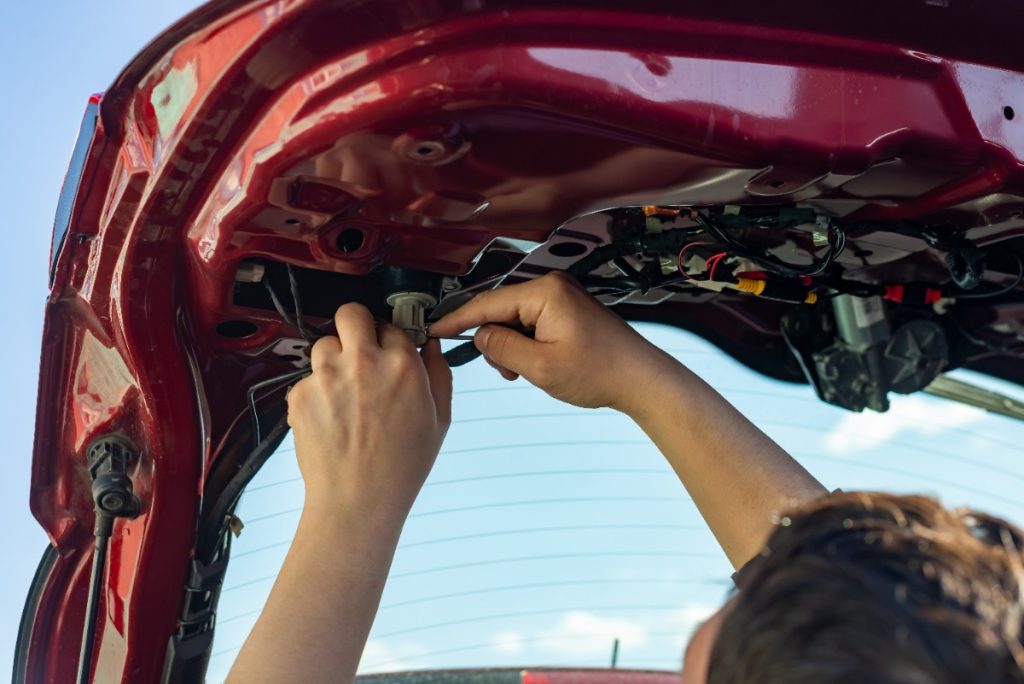

2. Membuka Panel Bagasi dan Jalur Kabel

Gunakan prying tools untuk membuka trim plastik pintu bagasi dengan hati-hati. kamu harus menentukan jalur kabel kamera mundur yang paling aman, biasanya mengikuti jalur kabel lampu plat nomor agar kabel tidak terjepit saat bagasi ditutup. Masukkan kabel video (RCA) melalui karet pelindung (grommet) untuk mencegah kebocoran air.

3. Mengambil Arus dari Lampu Mundur

Kamera membutuhkan daya hanya saat mobil bergerak mundur. Cari kabel positif pada soket lampu mundur menggunakan tespen DC. Sambungkan kabel merah (positif) dari kamera ke kabel lampu mundur, dan kabel hitam (negatif) ke baut bodi mobil sebagai massa. Ini adalah inti dari cara pasang kamera mundur mobil agar sistem bekerja otomatis.

4. Menarik Kabel RCA ke Bagian Depan Kabin

Tarik kabel video RCA dari bagasi menuju dasbor melalui sela-sela karpet bawah pintu atau melalui pilar atas. Pastikan kabel diletakkan di tempat yang aman dan tidak mengganggu mekanisme sabuk pengaman. Kerapian dalam menyembunyikan kabel akan menentukan estetika hasil akhir modifikasi mandiri kamu.

5. Hubungkan ke Head Unit Layar Sentuh

Setelah kabel sampai di depan, pelajari cara pasang kamera mundur mobil di head unit melalui diagram di balik perangkat. Hubungkan kabel RCA ke port “Camera In”. Jangan lupa menyambungkan kabel trigger (kabel merah kecil pada ujung RCA) ke kabel berlabel “Reverse” pada soket Head Unit agar layar otomatis berpindah mode.

Setting dan Kalibrasi Kamera Mundur

Setelah semua perangkat terhubung, sistem perlu dikalibrasi untuk akurasi jarak secara real-time. Kesalahan kalibrasi bisa berakibat fatal karena jarak yang terlihat di monitor mungkin tidak sesuai dengan kenyataan di lapangan. Melakukan pengaturan perangkat lunak pada Head Unit merupakan bagian tak terpisahkan dari rangkaian cara pasang kamera mundur mobil yang profesional. Hal ini bertujuan untuk memastikan keamanan maksimal saat memarkirkan kendaraan.

Pengaturan Garis Panduan: Masuk ke menu pengaturan kamera di Head Unit untuk mengaktifkan atau menyesuaikan garis bantu parkir.
Kalibrasi Jarak: Letakkan objek sejauh 1 meter di belakang mobil. Sesuaikan sudut kamera hingga objek tersebut berada tepat di posisi garis kuning atau merah pada layar.
Mirroring Image: Jika tampilan layar terbalik secara horizontal, cari opsi “Mirror” atau “Reverse Image” di menu pengaturan agar visualisasi sesuai arah asli.
Penyesuaian Kualitas Gambar: Atur tingkat kecerahan dan kontras agar kamera tetap memberikan gambar tajam baik siang maupun malam hari.
Uji Coba: Lakukan tes mundur berulang kali untuk memastikan gambar stabil dan tidak ada gangguan sinyal saat mesin mobil dihidupkan.

Berapa Biaya Pasang Kamera Mundur di Bengkel?

Bagi pemilik kendaraan yang tidak memiliki waktu atau ragu melakukan instalasi sendiri, menyerahkannya ke bengkel profesional adalah opsi cerdas. Menggunakan jasa ahli menjamin hasil yang lebih rapi dan meminimalisir risiko kerusakan pada sistem elektrikal mobil kamu. Namun, kamu perlu mengetahui estimasi anggaran agar bisa menyiapkan dana yang tepat sesuai dengan kualitas komponen serta teknologi kamera yang kamu pilih untuk dipasang pada kendaraan kesayangan.

Harga Kamera Mundur: Perangkat kamera dijual mulai dari Rp150.000 untuk kelas standar hingga di atas Rp1.200.000 untuk sensor AHD berkualitas tinggi.
Jasa Pasang Kamera Mundur Mobil: Biaya tenaga kerja di bengkel spesialis umumnya berkisar antara Rp200.000 hingga Rp500.000, tergantung tingkat kerumitan bongkar pasang interior.
Kabel dan Material: Terkadang diperlukan soket tambahan atau isolasi khusus dengan biaya sekitar Rp50.000 hingga Rp100.000 agar instalasi lebih aman.
Biaya Pasang Kamera Mundur: Secara total, paket barang dan jasa biasanya berkisar antara Rp500.000 hingga Rp2.000.000 untuk hasil yang terjamin.
